Especificacions tècniques
| Paràmetre | Especificació |
|---|---|
| Nom del producte | Pin de tac sòlid roscat internament |
| Estàndard | ISO 8735 / DIN 7979 |
| Material | Acer endurit/acer inoxidable |
| Diàmetre exterior | Estàndard / Personalitzat |
| Longitud | Estàndard / Personalitzat |
| Fil intern | mètrica |
| Mida del fil | Segons la mida del pin |
| Profunditat del fil | Estàndard / Personalitzat |
| Duresa | Estàndard / Personalitzat |
| Tractament superficial | Natural / Òxid negre / Oli / Personalitzat |
| Tolerància | Estàndard / Personalitzat |

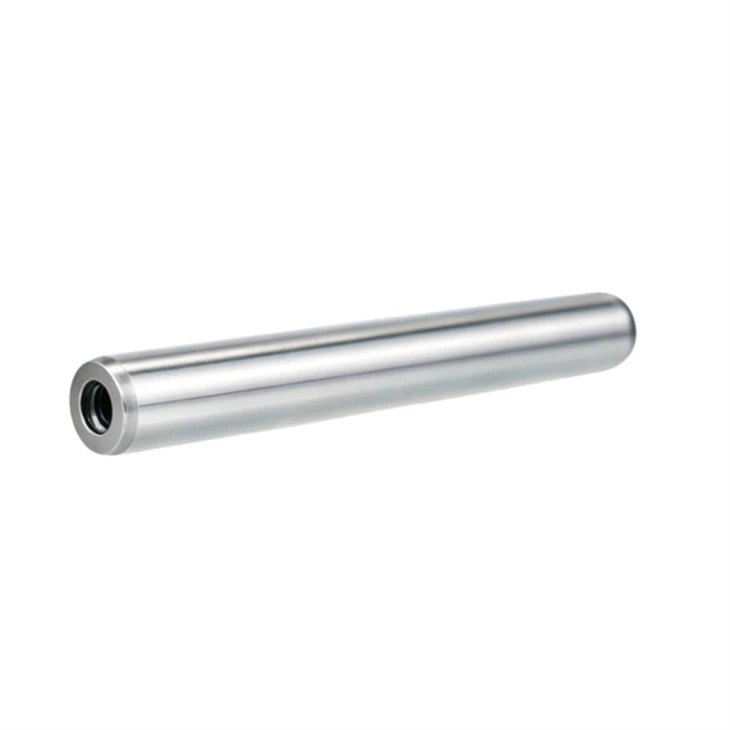

Disseny i funció de passador sòlid de rosca interna
Les clavilles sòlides roscades internament combinen un diàmetre de localització del sòl de precisió-amb un forat roscat intern. El diàmetre exterior proporciona un posicionament precís entre els components d'acoblament, mentre que la rosca interna proporciona una interfície funcional per a la instal·lació o extracció.
Superfície de localització de precisió: el diàmetre exterior cilíndric estableix l'ajust de localització principal al forat d'acoblament.
Forat roscat intern: el forat roscat proporciona accés per a un cargol d'acoblament o una eina d'extracció.
Construcció sòlida: un cos de pin sòlid manté l'estabilitat dimensional sota càrregues de posicionament i muntatge repetides.
Disseny de -funció dual: combina la localització i l'accés a fils en un component, reduint la necessitat d'una funció d'extracció independent.

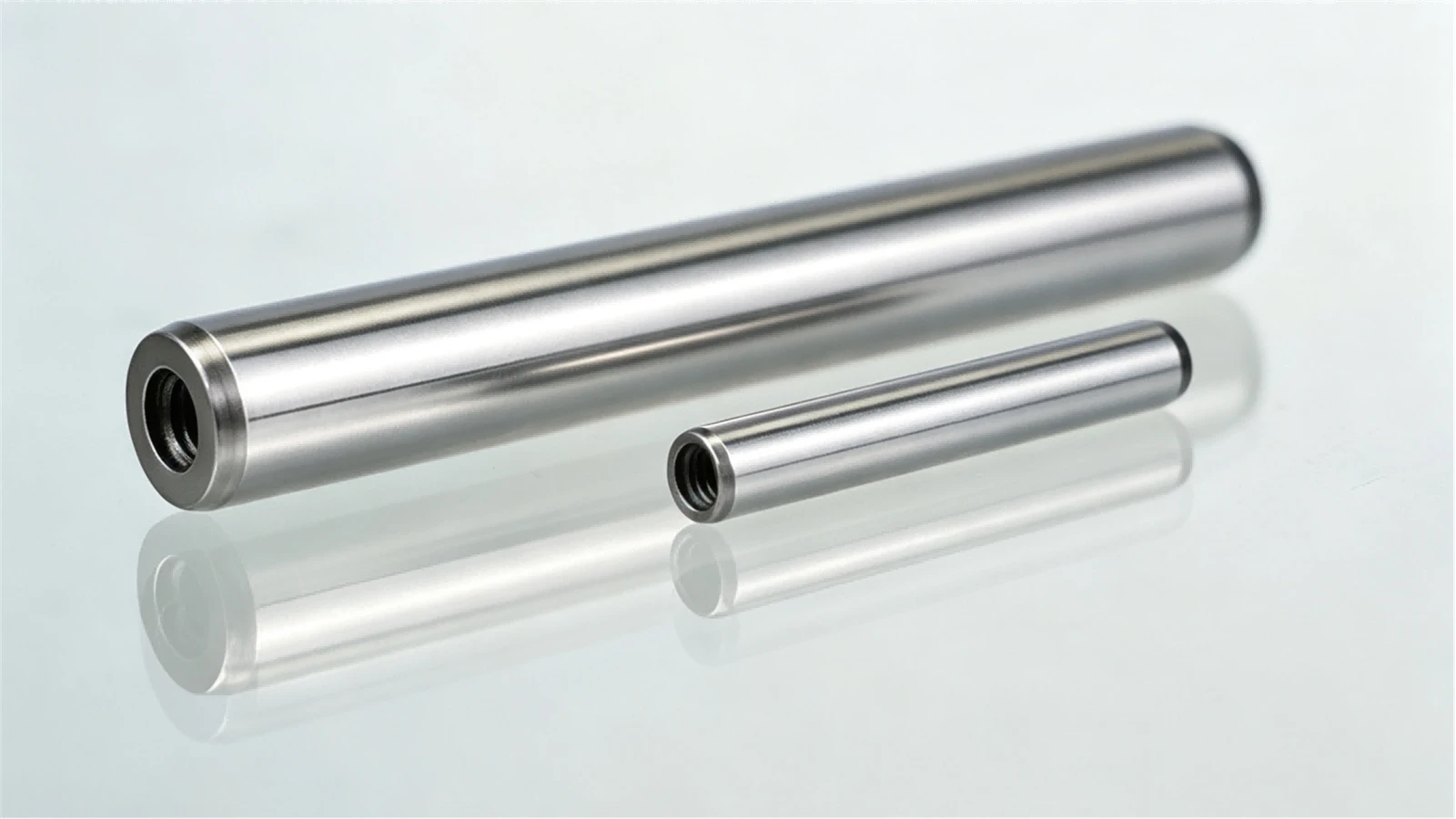

Compatibilitat de fil intern i fixació
La rosca interna s'ha de seleccionar juntament amb la fixació d'acoblament per garantir un enganxament correcte i una profunditat de rosca útil.
- Mida de la rosca: la rosca interna ha de correspondre al diàmetre del cargol o del cargol especificat.
- Pas de la rosca: el pas de la rosca mètrica ha de coincidir amb la fixació d'acoblament per evitar roscats creuats-o enganxament incomplet.
- Profunditat de la rosca: es requereix una longitud de rosca suficient per aconseguir l'enganxament de fixació previst sense tocar fons.
- Enganxament de la fixació: la longitud del cargol ha de tenir en compte l'enganxament de la rosca necessària i la profunditat de la rosca interna disponible.
Fabriquem passadors de clavilles sòlids roscats internament amb control integrat de mida del pin, roscat intern, tractament tèrmic, mòlta i inspecció dimensional.
- Mòlta de precisió: es produeixen diàmetres de localització del sòl per a un ajustament controlat i consistència dimensional.
- Mecanitzat de fils: els fils interns es processen i es comproven segons els requisits de fil especificats.
- Control del tractament tèrmic: la duresa del material es verifica després del tractament tèrmic per mantenir l'estat mecànic requerit.
- Capacitat d'inspecció: el diàmetre, la longitud, les dimensions del fil, la duresa i els requisits geomètrics crítics es poden inspeccionar durant la producció.

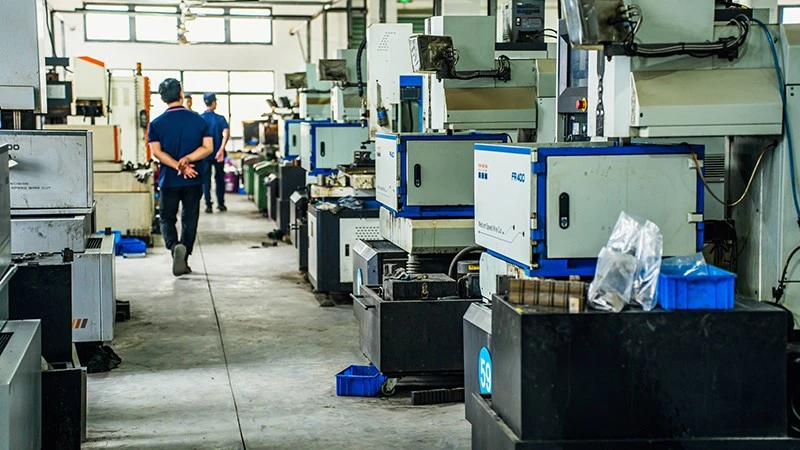

Tacs sòlids personalitzats amb rosca interna
La producció personalitzada està disponible quan les dimensions requerides del pin o la configuració de la rosca interna queden fora de les especificacions estàndard ISO 8735 o DIN 7979.
- Diàmetre i longitud personalitzats: es poden fabricar diàmetres exteriors i longituds de pins no estàndard-d'acord amb els dibuixos.
- Rosca interna personalitzada: es poden especificar la mida de la rosca, el pas i la profunditat de rosca utilitzable per a la fixació d'acoblament.
- Toleràncies personalitzades: el diàmetre exterior, la longitud i altres dimensions crítiques es poden controlar segons els dibuixos del client.
- Producció de dibuix i mostres: la producció es pot desenvolupar a partir de dibuixos tècnics, mostres o especificacions dimensionals definides.
Material, duresa i tractament superficial
La selecció del material i la duresa s'ha de basar en la localització de la càrrega, les condicions de desgast, l'exposició a la corrosió i els requisits dels components d'acoblament.
- Acer endurit: apte per a aplicacions que requereixen resistència al desgast i estabilitat dimensional durant el posicionament repetit.
- Acer inoxidable: disponible per a conjunts on la resistència a la corrosió és un requisit principal.
- Control de duresa: el tractament tèrmic es pot controlar segons el material especificat i els requisits d'aplicació.
- Tractament superficial: es poden seleccionar acabats naturals, òxid negre, oli o altres tractaments especificats segons l'entorn operatiu.
Precisió dimensional i concentricitat del fil
Per a les agulles de localització de rosca interna, la relació entre el diàmetre exterior i l'eix de la rosca interna afecta directament l'alineació del conjunt.
- Tolerància del diàmetre exterior: controlada per aconseguir l'ajust especificat amb el forat d'acoblament.
- Tolerància de longitud: Mantingut per controlar la posició instal·lada i la profunditat de localització disponible.
- Posició de la rosca: el mecanitzat de la rosca interna es controla en relació amb l'eix de l'agulla per evitar una excentricitat excessiva.
- Inspecció de concentricitat: les peces crítiques es poden inspeccionar per determinar la relació entre el diàmetre de localització i el forat roscat segons els requisits del dibuix.
Els nostres clients i cooperació
Control de qualitat
Implementem un estricte sistema de control de qualitat en diverses-etapes per garantir un rendiment estable i una qualitat constant de cada pin. El procés inclou la inspecció de matèries primeres, la-vigilància del procés durant la producció, la verificació del tractament tèrmic i la inspecció final abans de l'enviament. Els paràmetres clau com les dimensions, la duresa i l'estat de la superfície es comproven acuradament mitjançant equips de mesura de precisió per garantir el compliment dels requisits tècnics. Cada lot és totalment traçable i controlat sota procediments estandarditzats, garantint una qualitat fiable per a aplicacions industrials i OEM.
PMF
Les normes ISO 8735 i DIN 7979 són intercanviables per a passadors amb rosca interna?
Les normes ISO 8735 i DIN 7979 cobreixen passadors roscats internament, però els requisits dimensionals s'han de comprovar amb l'estàndard aplicable abans de substituir-ne un per l'altre.
Es poden utilitzar aquestes agulles amb un cargol de cap-conjunt estàndard?
Sí, sempre que la rosca del cargol coincideixi amb l'especificació de la rosca interna del passador i la longitud del cargol no superi la profunditat de rosca disponible.
Es pot instal·lar el pin amb un ajustament d'interferència?
Sí. L'ajust requerit depèn de la tolerància del forat, el diàmetre del pin, el mètode de muntatge i els requisits de servei. Les toleràncies especificades del forat i del pin s'han de confirmar abans de la producció.
